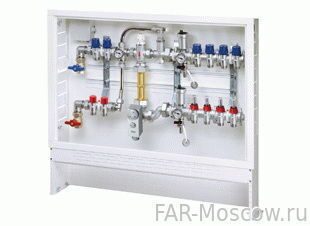

FAR FK 3587 - Смесительный узел для системы напольного и радиаторного отопления (в коллекторном шкафу), укомплектованный высокотемпературным контуром, с коллекторами с выходами на евроконус
![FAR FA 3567](/d/far_fa_3567.png)
Высокотемпературный смесительный узел FAR FK 3587 (в коллекторном шкафу) для напольного и радиаторного отопления, состоящий из:
- термостатический смеситель арт. 3951
- погружной предохранительный термостат арт. 7950
- вставка для циркуляционного насоса 130 мм
- ручной воздухоотводчик
- шаровые краны ВР 3/4", с установленным на кран подачи термометром
- подающий коллектор с расходомерами и запорными вентилями
- обратный коллектор с терморегулирующими вентилями, на которые возможна установка электротермических головок для втоматического регулирования
- металлические кронштейны арт. 7480
- переходники арт. 3438 с автоматическим клапаном для выпуска воздуха, термометром и сливным краном
- коллекторный узел для радиаторного отопления
- стальной коллекторный шкаф
Отводы: Евроконус резьба 3/4".
Расстояние между центрами отводов: 50 мм.
Принцип работы:
Горячая вода от котла подается через шаровой кран на крестовину. Теплоноситель требуемой температуры (≤55°С) покидая термосмеситель поступает в циркуляционный насос установленный вместо трубной вставки. Далее теплоноситель направляется в подающий коллектор с запорными вентилями и распределяется по петлям. Пройдя через петли теплого пола, теплоноситель собирается в обратном коллекторе с термостатическими клапанами. Тройник со встроенным обратным клапаном, служит для возврата воды к источнику тепла и распределения потока в термосмеситель. Часть обратного потока поступает на рециркуляцию в термостатический смеситель для смешения горячей и обратной воды так, чтобы температура в контурах теплого пола поддерживалась на требуемом уровне. При поступлении горячей воды в термосмеситель (на котрый может быть установлен сервопривод) такое же количество отработанного теплоносителя из обратного коллектора теплого пола возвращается через тройник и крестовину в теплоисточник
Дополнительная комплектация:
• код 2185 130 - 3-х скоростной насос
• код 2185 130EB - элетронный насос, класс B
• код 2185 130EA - элетронный насос, класс A
Код |
Отводы
на теплый пол |
Отводы
на радиаторы |
Размер |
Размер коробки |
Упак. |
3587 1340302 |
3 |
2 |
1”x3/4” |
800x500x150 |
1 |
3587 1340402 |
4 |
2 |
1”x3/4” |
800x500x150 |
1 |
3587 1340502 |
5 |
2 |
1”x3/4” |
900x500x150 |
1 |
3587 1340602 |
6 |
2 |
1”x3/4” |
900x500x150 |
1 |
3587 1340702 |
7 |
2 |
1”x3/4” |
1000x500x150 |
1 |
3587 1340802 |
8 |
2 |
1”x3/4” |
1000x500x150 |
1 |
3587 1340902 |
9 |
2 |
1”x3/4” |
1100x500x150 |
1 |
3587 1341002 |
10 |
2 |
1”x3/4” |
1100x500x150 |
1 |
3587 1341102 |
11 |
2 |
1”x3/4” |
1200x500x150 |
1 |
3587 1340303 |
3 |
3 |
1”x3/4” |
800x500x150 |
1 |
3587 1340403 |
4 |
3 |
1”x3/4” |
900x500x150 |
1 |
3587 1340503 |
5 |
3 |
1”x3/4” |
900x500x150 |
1 |
3587 1340603 |
6 |
3 |
1”x3/4” |
1000x500x150 |
1 |
3587 1340703 |
7 |
3 |
1”x3/4” |
1000x500x150 |
1 |
3587 1340803 |
8 |
3 |
1”x3/4” |
1100x500x150 |
1 |
3587 1340903 |
9 |
3 |
1”x3/4” |
1100x500x150 |
1 |
3587 1341003 |
10 |
3 |
1”x3/4” |
1200x500x150 |
1 |
С особенностями и различиями исполнения отводов коллекторов FAR, таких как eвроконус (eurokonus или EU), плоское присоединение (flat-faced или ТР), метрическая резьба (М24х19 или МР, а так же М33х1.5), Вы можете ознакомиться в соответствующем разделе сайта
|
