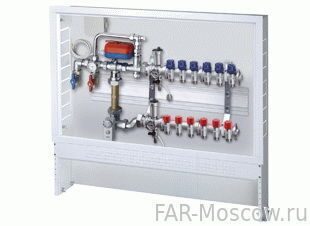

FAR FK 3568 - Смесительный узел (с трехточечным сервоприводом) для системы напольного отопления (в коллекторном шкафу), укомплектованный высокотемпературным контуром, с коллекторами с выходами на метрическую резьбу
Высокотемпературный смесительный узел FAR FK 3568 (в коллекторном шкафу) с трехточечным сервоприводом для напольного отопления, состоящий из:
- зонный шаровой краном с трехточечным сервоприводом, арт. 301021
- погружной предохранительный термостат арт. 7950
- вставка для циркуляционного насоса 130 мм
- ручной воздухоотводчик
- шаровые краны ВР 3/4", с установленным на кран подачи термометром
- переходники арт. 3438 с автоматическим клапаном для выпуска воздуха, термометром и сливным краном
- подающего коллектора со встроенными запорными вентилями;
- обратного коллектора со встроенными регулирующими вентилями;
- металлические кронштейны арт. 7480
- стальной коллекторный шкаф
Потребляемая мощность: 4,5 Вт
Уровень защиты привода: IP 54
Напряжение питания: 220 В,50 Гц
Потребляемая мощность: 4,5 Вт
Длина соединительного кабеля: 1 м
Отводы коллектора: метрическая резьба М24х19
Межосевое расстояние отводов коллекторов: 50 мм
Принцип работы:
Горячая вода от котла подается через шаровой кран на крестовину. Теплоноситель требуемой температуры (≤55°С) покидая термосмеситель поступает в циркуляционный насос установленный вместо трубной вставки. Далее теплоноситель направляется в подающий коллектор с запорными вентилями и распределяется по петлям. Пройдя через петли теплого пола, теплоноситель собирается в обратном коллекторе с термостатическими клапанами. Тройник со встроенным обратным клапаном, служит для возврата воды к источнику тепла и распределения потока в термосмеситель. Часть обратного потока поступает на рециркуляцию в термостатический смеситель для смешения горячей и обратной воды так, чтобы температура в контурах теплого пола поддерживалась на требуемом уровне. При поступлении горячей воды в термосмеситель, на который установлен сервопривод, такое же количество отработанного теплоносителя из обратного коллектора теплого пола возвращается через тройник и крестовину в теплоисточник. Главной особенностью является возможность управлять температурой подачи путем модуляции температуры через блок управления, который оснащен внешним датчиком температуры.
Дополнительная комлектация:
• код 2185 130 - 3-х скоросной насос
• код 2185 130EB - Электронный насос ,класс B
• код 2185 130EA - Электронный насос, класс A
• код 9611 - электронный контроллер для систем отопления
Код |
Отводы |
Размер |
Размер коробки |
Упак. |
3568 105 |
5 |
1” |
800x600x150 |
1 |
3568 106 |
6 |
1” |
800x600x150 |
1 |
3568 107 |
7 |
1” |
900x600x150 |
1 |
3568 108 |
8 |
1” |
900x600x150 |
1 |
3568 109 |
9 |
1” |
1000x600x150 |
1 |
3568 110 |
10 |
1” |
1000x600x150 |
1 |
3568 111 |
11 |
1” |
1100x600x150 |
1 |
3568 112 |
12 |
1” |
1100x600x150 |
1 |
С особенностями и различиями исполнения отводов коллекторов FAR, таких как eвроконус (eurokonus или EU), плоское присоединение (flat-faced или ТР), метрическая резьба (М24х19 или МР, а так же М33х1.5), Вы можете ознакомиться в соответствующем разделе сайта
|
